提起北京水立方

不少人都对它的“泡泡外墙”印象深刻

如今，这项奥运场馆同款建筑技术

成功落地武汉广电全媒体中心项目

中庭超大跨度ETFE气枕膜屋面完成施工

118米的大跨度三折异形屋顶正式亮相

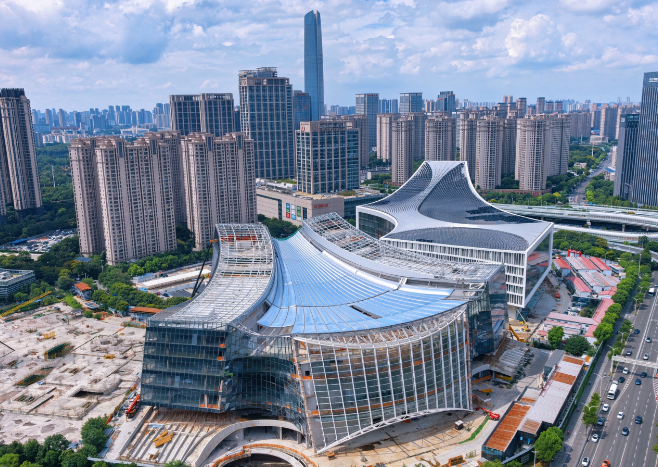

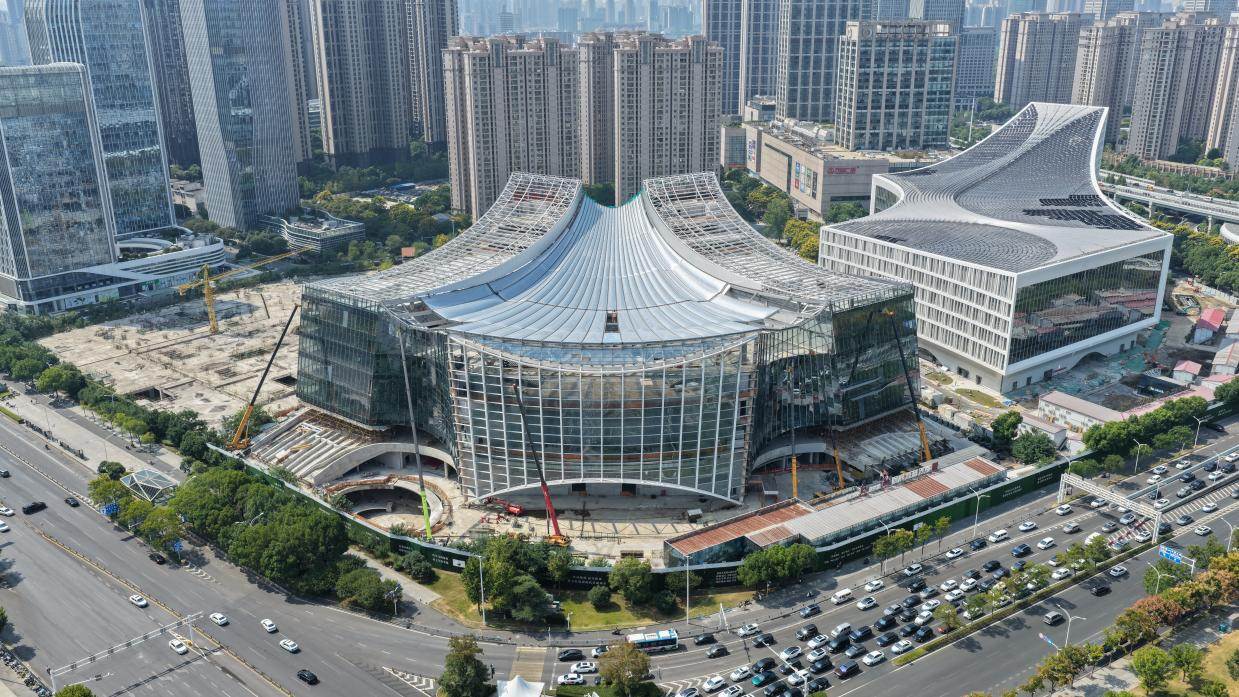

作为武汉市重大文化产业升级标杆工程，武汉广电全媒体中心坐落于汉口中央商务区常青路与青年路交会处，总建筑面积约15万平方米，建筑最高65米，主体采用钢筋混凝土框架—剪力墙搭配大跨度造型钢屋盖。

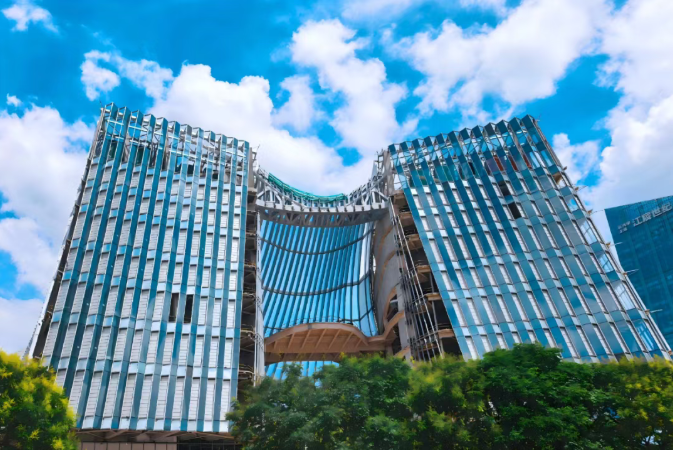

整个建筑最引人注目的，就是中庭这片起伏流动的采光屋顶。和水立方相对规整的立方体造型不同，该屋面南高北低、南窄北宽，东西方向形成三折复杂曲面。

很多人会好奇

ETFE膜看着薄薄的一层

为什么能撑起百米大屋顶？

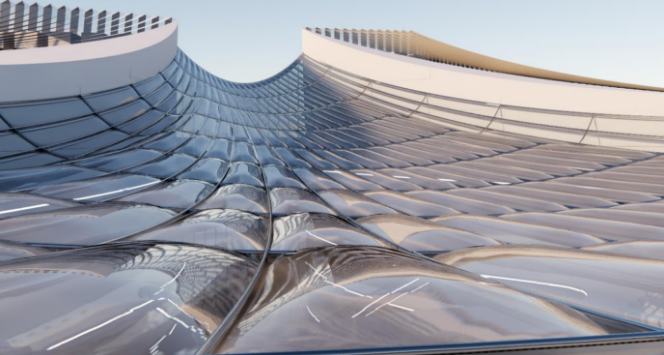

项目技术负责人蔡勇介绍，ETFE气枕膜是一种高性能建筑膜材。别看它外观轻薄，每平方米自重仅2—3.5公斤、不到普通玻璃的1%，却拥有不俗的综合性能：透光率可达94%—97%，能够充分引入自然光，减少建筑内部照明能耗；膜材表面光滑，依靠雨水冲刷就可以实现自清洁；材料阻燃耐风化，设计使用寿命超过30年；通过双腔气压调节，还可以实现动态遮阳、隔热隔声，兼顾美观与绿色节能。

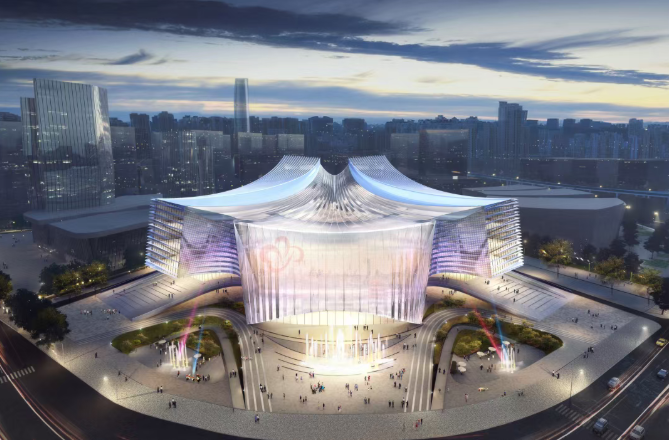

项目团队立足武汉“白云黄鹤”的地域文化，借助BIM技术参数化建模与多方案比对，对建筑造型、结构形式、异形幕墙、屋面ETFE膜结构、楼宇泛光等进行一体化设计。通过数十轮模型优化与可视化分析，最终确立“鹤舞云翔”的灵动造型，既体现地域文化，也实现建筑美学与功能性的统一。

气枕不是硬质板材，全靠内部稳定气压维持形态。这套屋面配备一用一备两台鼓风机，实行分区独立供气，每一块气枕都安装压力监测仪表，压力不足自动补压，达到设定值自动停机，形成闭环控制。即便遇到突发断电，依靠止回阀和气枕良好密闭性，内部压力依旧可以维持4—8小时，大大提升系统安全冗余。

异形曲面的排水，是工程的一大考验。不同于普通屋面雨水顺着坡度顺畅流淌，ETFE气枕屋面凹凸起伏，棱线会改变雨水流向，负曲率位置极易形成局部滞水，进而给膜面带来额外荷载，甚至引发渗漏。

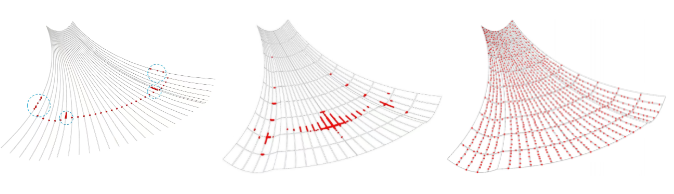

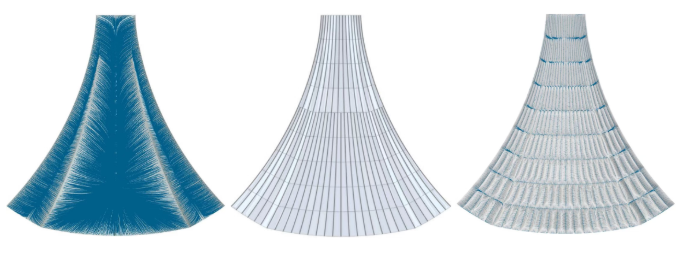

为此，技术团队开展全域雨水径流数值模拟，通过推演雨水在整个屋面的流动轨迹，精准锁定汇水点和积水隐患区域。根据模拟结果，布设一体化钢结构天沟与落水口，配套多重密封防水节点，同时设置检修空间与溢流构造，以此应对武汉汛期暴雨天气，从源头化解滞水渗漏风险。

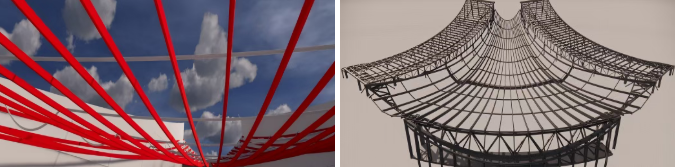

要把设计图纸变为现实，施工环节同样充满挑战。项目运用BIM技术结合高斯曲率几何分析，采用“以折代曲”的建造思路：把连续变化的双曲大曲面，拆解为一批标准化钢构件，工厂完成预制之后再运至现场拼装，既降低加工难度，又保证复杂曲面的成型精度。

现场施工恪守“分段验收、逐跨推进”原则：钢结构施工完成一段，验收合格后，再开展对应区域的膜材安装，最大程度避免交叉作业划伤、损坏娇贵的ETFE膜。

施工负责人刘伙介绍，一块气枕的安装，要经过地面预检、吊装就位、供气管路对接、铝合金压条锚固、充气调试、整体调平等多道工序。如果后期膜材出现破损，小故障可以高空现场修补，损伤严重则拆下送回工厂重做，运维检修较为便捷。

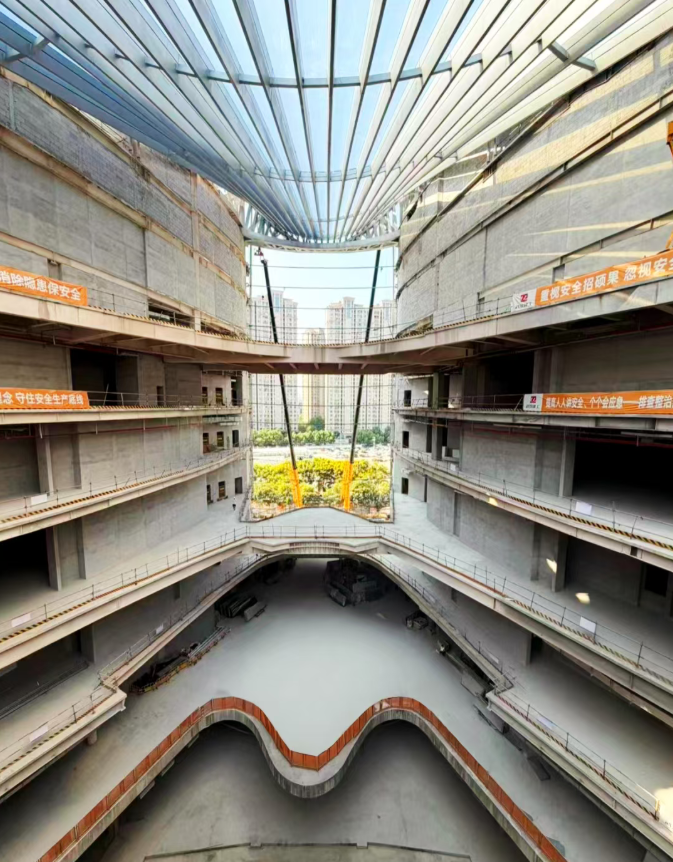

如今，武汉广电全媒体中心的屋面已经顺利落成。白天，柔和的自然光透过气枕洒满中庭；夜晚，建筑内部灯光向外漫出，起伏舒展的屋顶勾勒出极具辨识度的城市轮廓。

等这座文化新地标正式开放

欢迎大家近距离观赏水立方同款

感受大跨度膜结构建筑带来的通透光影

体会建筑工程与人文之美的奇妙碰撞
